H-Type Fin Tube Tuctionization: كيفية اختيار المبادل الحراري الأنسب لتلبية احتياجاتك الصناعية؟

في المشهد الإنتاج الصناعي اليوم ، أصبحت الكفاءة والحفاظ على الطاقة معايير محورية لتقييم أداء المعدات. كمكون للتبادل الحراري عالي الكفاءة ، H-type fin tube ، بتصميمه الفريد وأدائه الاستثنائي ، يلعب دورًا حيويًا في العديد من المجالات. لذا ، وسط مجموعة معقدة من متطلبات السوق ، كيف يجب أن يقوم المرء بالضبط بتخصيص مبادل حراري من نوع H-type الذي يتماشى تمامًا مع احتياجاتهم الصناعية؟

تصميم مزايا أنابيب الزعنفة من نوع H وتطبيقاتها الصناعية

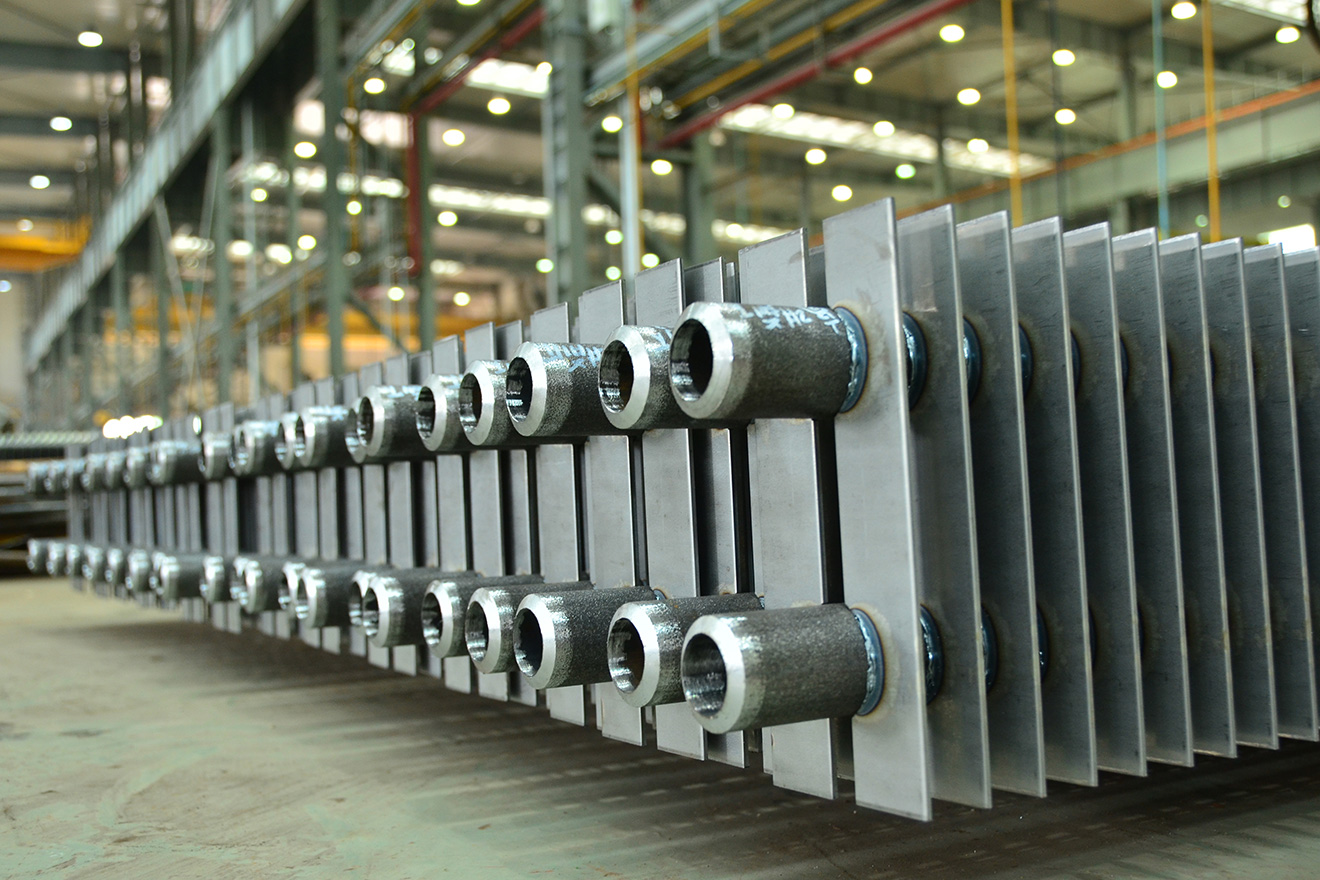

تدمج فلسفة تصميم أنابيب الزعنفة من نوع H من النوع H- بذكاء نقل الحرارة عالية الكفاءة مع التحسين الهيكلي. إن بنية الزعنفة المميزة على شكل حرف H-وهي توازن بين زعانين متماثلين-يتم لحامها بحزم على جانبي الأنبوب الأساسي عبر اللحام المقاومة عالية التردد. هذا لا يزيد بشكل كبير من منطقة استقبال الحرارة الخارجية فحسب ، بل يؤدي أيضًا إلى حدوث اضطرابات مع مرور تدفق الهواء من خلال ، مما يؤدي إلى تعطيل الطبقة الحدودية بشكل فعال وبالتالي تعزيز كفاءة تبادل الحرارة بشكل كبير.

بالمقارنة مع أنابيب الزعنفة الحلزونية التقليدية ، تتميز أنابيب الزعنفة من نوع H بمنطقة أصغر من الرياح ومقاومة غاز المداخن السفلية لنفس منطقة التبادل الحراري. هذا أمر بالغ الأهمية بشكل خاص بالنسبة لاقتصار الغلايات الذين يعتمدون على حرارة نفايات غاز المداخن ، حيث يمكن أن يقلل بشكل فعال من استهلاك طاقة المعجبين وتحقيق توفير الطاقة. بالإضافة إلى ذلك ، فإن خاصية التنظيف الذاتي لأنابيب الزعنفة من نوع H جديرة بالملاحظة: هيكلها أقل عرضة لتراكم الغبار أثناء التشغيل ، وتوسيع دورات صيانة المعدات وتعزيز الاستقرار التشغيلي. هذا يجعلها مناسبة بشكل خاص للبيئات ذات ظروف غاز المداخن المعقدة ، مثل أفران الفحم المسحوقة والغلايات الحيوية.

عملية التصنيع والتقنيات الرئيسية لأنابيب الزعنفة من نوع H

وراء منتج H-type Fin Tube المؤهل ، تكمن عملية تصنيع دقيقة ودقيقة تدعمها التقنيات المتقدمة. يبدأ تخصيص أنابيب الزعنفة من نوع H بتصميم دقيق استنادًا إلى ظروف التشغيل المحددة للعميل ، بما في ذلك وسط السوائل ودرجة الحرارة والضغط ومعدل التدفق ومساحة التثبيت. تحدد هذه المعلمات الميزات الحرجة مثل ارتفاع الزعنفة ، والسماكة ، والملعب ، والمواد والأبعاد للأنبوب الأساسي.

بعد ذلك تأتي مرحلة اللحام الحاسمة: اللحام المقاومة عالية التردد هو حجر الزاوية في ضمان جودة الرابطة بين الزعانف والأنبوب الأساسي. تستخدم هذه التكنولوجيا التيار عالي التردد لتوليد حرارة مكثفة ، ودمج الزعانف وأنبوب الأساس على الفور دون حشوات لتشكيل رابطة معدنية قوية. لا توفر هذه الطريقة قوة عالية في المفصل فحسب ، بل تقلل أيضًا من المنطقة المتأثرة بالحرارة ، مما يمنع التغيرات الهيكلية في الأنبوب الأساسي بسبب درجات الحرارة العالية وبالتالي الحفاظ على خصائصها الميكانيكية.

علاوة على ذلك ، فإن مراقبة الجودة الصارمة تمر عبر عملية الإنتاج بأكملها لضمان الموثوقية على المدى الطويل. ويشمل ذلك اختبار التركيب الكيميائي للمواد الخام ، وفحص اللحام لأنابيب الزعنفة ، والاختبار الهيدروستاتي للمنتجات النهائية-كل ذلك لضمان أن كل أنبوب زعنفة من نوع H يفي بالمصنع يفي بمتطلبات تشغيلية صارمة.

العوامل الرئيسية التي تؤثر على كفاءة تبادل الحرارة لأنابيب الزعنفة من نوع H

لم يتم إصلاح كفاءة تبادل الحرارة لأنابيب الزعنفة من نوع H ؛ يتأثر بمجموعة من العوامل. أولاً ، تشكل المعلمات الهندسية FIN الأساس لأداء نقل الحرارة: يؤثر ارتفاع الزعنفة وسمكها بشكل مباشر على منطقة تبادل الحرارة ومسار نقل الحرارة ، بينما يحدد Fin Pitch نعومة قناة تدفق الهواء. قد يتسبب الملعب الصغير المفرط ، على الرغم من زيادة المساحة ، إلى زيادة مقاومة غاز المداخن أو حتى انسداد الرماد ، مما يقلل في نهاية المطاف الكفاءة الكلية.

ثانياً ، تُستمر خصائص السوائل - مثل تكوين غاز المداخن ، ومعدل التدفق ، ودرجة الحرارة - تأثير كبير. ارتفاع معدلات التدفق تعزز معاملات نقل الحرارة ومعاملات نقل الحرارة ولكن أيضا تزيد من فقدان الضغط. وبالتالي ، فإن الحسابات الديناميكية الحرارية الشاملة ومحاكاة ديناميات السوائل ضرورية أثناء التصميم لتحقيق التوازن الأمثل.

أخيرًا ، اختيار المواد أمر بالغ الأهمية. تتطلب ظروف التشغيل المختلفة مستويات متفاوتة من التآكل ومقاومة درجة الحرارة العالية. على سبيل المثال ، في بيئات غاز المداخن مع تآكل الكبريت ، يمكن أن يمتد أنابيب الصلب المقاومة للتآكل المقاومة للتآكل بشكل فعال. كل هذه العوامل يجب النظر فيها بدقة خلال مرحلة التصميم المخصص.

حالات تطبيق أنابيب الزعنفة من نوع H في سيناريوهات صناعية متنوعة

لقد تفوقت أنابيب الزعنفة من نوع H في العديد من المجالات الصناعية بفضل أدائها الشامل المتميز. في تصنيع الغلاية ، يتم استخدامها على نطاق واسع في الاقتصاد لضخ السخان في مياه تغذية الغلاية باستخدام حرارة النفايات من ذيل الغلاية ، وبالتالي تحسين الكفاءة الحرارية في الغلاية وتوفير الوقود.

في صناعة البتروكيماويات ، تجد أنابيب الزعنفة من نوع H في أقسام الحمل الحراري من السخانات أو أفران التكسير ، واستعادة الحرارة من غاز المداخن عالية الحرارة إلى سوائل عملية التسخين. في استرداد حرارة النفايات ، سواء من حرارة الرأس/الذيل في النباتات في نباتات الأسمنت أو غاز المداخن من غرف ذوبان الأفران الزجاجية ، تعمل المبادلات الحرارية من نوع H-type كمعدات أساسية ، وتحويل حرارة النفايات الصناعية بكفاءة إلى طاقة قابلة للاستخدام وتحقيق فوائد اقتصادية وبيئية كبيرة للمؤسسات.

تُظهر هذه التطبيقات الناجحة تمامًا مرونة وقدرة على التكيف لأنابيب الزعنفة من نوع H ، مما يعزز دورها كمكونات تبادل حراري لا غنى عنها في الصناعة الحديثة.

اتجاهات التنمية المستقبلية في أنابيب زعنفة من نوع H

مع تقدم Industry 4.0 ومفاهيم التصنيع الخضراء ، سيركز مستقبل أنابيب الزعنفة من النوع H أكثر على الذكاء والكفاءة العالية والود البيئي. قد تدمج أنابيب الزعنفة من نوع H من Tomorrow من أجهزة الاستشعار الأكثر ذكاءً لمراقبة تشغيل المعدات في الوقت الفعلي ، وإجراء تحليل البيانات الضخمة ، وتمكين الصيانة التنبؤية.

في نفس الوقت ، سيعزز تطبيق مواد جديدة-مثل المركبات أو تقنيات الطلاء السطحية-مقاومة درجات الحرارة العالية والتآكل ، وتوسيع نطاق تطبيقاتها. بالإضافة إلى ذلك ، ستجعل التطورات في برامج تصميم المبادل الحراري وتقنيات المحاكاة تصميمًا مخصصًا أكثر دقة وكفاءة ، مما يتيح استجابات أسرع لتلبية الاحتياجات المخصصة للعملاء وتقديم المزيد من الحلول الفعالة من حيث التكلفة وعالية الأداء للإنتاج الصناعي. .
